研磨泵
我公司研制JMW系列研磨泵分为精细分散研磨泵和高速混合均化粉碎泵两大类型;精细分散研磨泵又叫研磨泵,粉碎泵.多功能研磨机-管道胶体磨泵,也是一种耐腐蚀耐磨泵,耐磨研磨泵,耐磨泵,排污耐磨泵,污水耐磨泵,固废处理耐磨泵,炭黑耐磨泵,钛白胶体磨泵,高剪切混合研磨泵-管线式胶体磨…
昊星公司专业研发、生产、销售:胶体磨、研磨机、湿磨机、橡胶粉碎机泵、聚砜固化粉体泵、树脂破碎泵、磨浆机、研磨泵、分散泵、胶体泵、气动泵、混合机泵、粉碎泵、水粉混合机、浆料泵等食品机械、化工设备、制药机械、乳品设备，以及管件机电类产品。研制的最新一代多功能管线式胶体磨-研磨泵和粉碎泵系列产品，其按类型分为精细研磨泵型JM-W系列、高速分散均化粉碎型JP-W系列产品，又称研磨泵管道磨、研磨胶体泵、管线式钛白粉研磨机、多功能胶体磨、多功能研磨机、耐磨研磨打浆泵、转子磨、高速胶体研磨混合泵、新型高效节能抗磨蚀耐磨泵和白炭黑滤制浆泵等。本机因兼具备泵输送性能，所以简称其研磨泵、粉碎泵。主要高速吸料、分散、打浆、解聚、均质、研磨、粉碎及泵输送等多功能为一体化新型研磨机器，专门针对流体物料颗粒进行高速剪切、搅拌解聚、分散混合、乳化均质、剥离破碎、研磨粉碎等高端柔性机械设备。根据用户物料反应过程中所生的结晶、粘块、结团等各种粉碎细化要求的情况下，胶体磨泵设备采用轴联泵体同步驱动、转动体构件耐腐蚀耐磨不锈钢部件等结构的创新产品,使系统更加实用便捷和耐用，机械性能稳定，维修率低，摩擦功耗低，体积小，高速分散，快速混合，高效均化和粉碎研磨等性能优势，24小时连续运行，泵的负压吸料，扬程出料，管道在线，智制自动一体化柔性节能、效率高等优点。
工作原理
设备工作原理是高速剪切、分散、搅拌、解聚、混合、碾压、破碎、均质、均化、研磨及超微粒粉碎和泵的输送。流体物料在高频往复的作用力，过程是依靠磨盘多级梯形齿斜面的相对精密运动而成，其中一个高速旋转，另一个静止使物料通过齿形斜面之间的物料受到极大的高速剪切力和摩擦力，同时又在高频震动和高速旋涡等复杂力的作用下使流体中颗粒物料进行分散、搅拌、解聚、乳化、粉碎、混合、均质、研磨为主，并以泵输送扬程为辅，形成智能一体化的多功能泵浦效能。
机器以分散、均质、粉碎、研磨等运作为主的精密设备，从而得到精细超微粒粉碎的较高效益。作为湿式管道式胶体磨的特殊管道粉碎研磨泵能够针对各类流体、膏体、胶体和非牛顿流体中含颗粒的物料进行高效混合、高速剪切分散、搅拌混合、破碎解聚、乳化均质、研磨粉碎、微粒精细粉碎为主，泵扬程和输送压力为辅，可代替并优于市场上传统胶体磨、石磨、砂磨机、球磨机、乳化泵、剪切分散泵，均质泵、乳化机、三辊机、组织捣碎机等提高效能。
本系列泵可根据要求，按内部结构不同设计而功能分为:高效分散均质混合粉碎型、剪切分散精细研磨型等型式管线式多功能胶体磨泵和研磨机的管道磨属于特殊胶体磨的细化作用一般来说要弱于高压均质机高压破碎软饮料类软流体之外，但它对物料的适应能力较强如高粘度、高浓稠度、大颗粒等介质），所以在很多场合下，它用于超高压均质机的前道或者用于高粘度的场合。在固态物质较多时也常常使用研磨设备进行均化和细化处理。
多功能研磨机JP-W和JM-WA泵型系列由立卧式电动机通过直联式刚性联轴器驱动研磨盘的动磨盘与相匹配静磨盘作相对的高速旋转设备优点。能同步运行,管线式管路封闭连接减少环境污染的设计 ,可半自动和自动智能一体化操控，操作简单，减少劳动力和生产成本投入。更加可避免了传统系用电机带动皮带盘和丛动盘运行的三角皮带。或因主丛轮磨损、打滑和皮带长期使用老化断裂等故障，使设备降低效率。另因皮带盘和皮带丛容易发生故障而电机照样无效运行也无法观察到等缺陷。JM-W研磨泵和JP-W均化粉碎泵 电动机通过直联式刚性联轴器驱动进行高剪切的湿法粉碎、分散、搅拌、混合、均化、研磨等性能，具有高精度、低噪音、体积小、能耗低，24小时连续稳定运行。

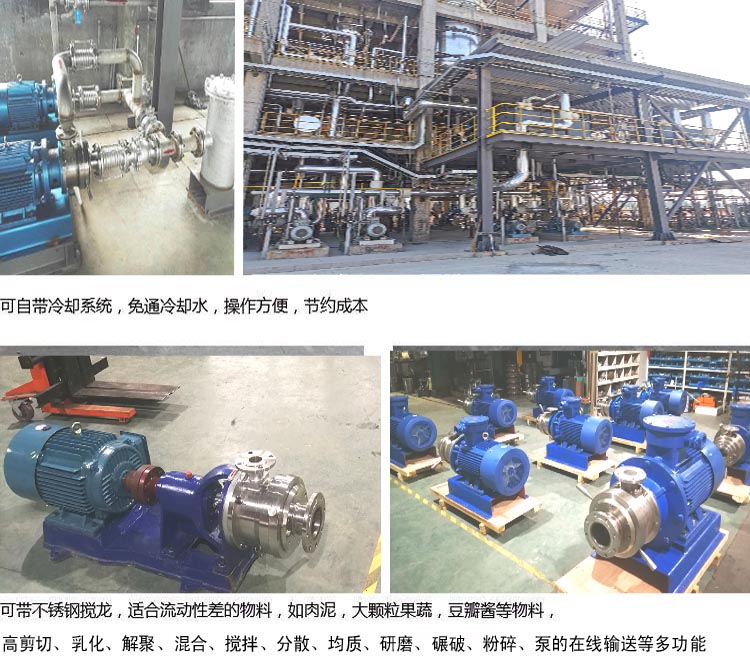

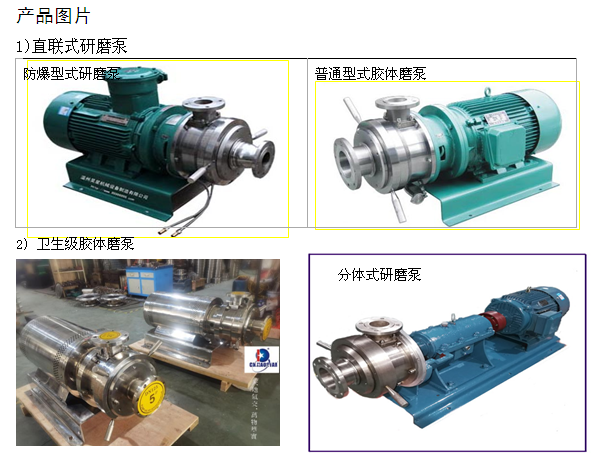

本系列产品分类为:直联式研磨泵和均化粉碎泵、分体式研磨泵和均化粉碎泵、多功能智能低温研磨整套组机等。此外，整套胶体磨组合巳获专利名称:钛白炭黑后处理成套设备（包括出口过滤器、补偿器、出口止回阀等装置）是采用优质不锈钢、钼合金钢或特殊硬质合金钢,耐腐蚀耐磨等机械性能。自从2003年以来我公司就开始研制针对钛白粉、白炭黑、消泡剂、玻璃胶、催化剂、ABS树脂橡胶粉碎PS合成、鱼溶浆、鱼蛋白粉、水溶肥、腐植酸、锂电浆料、石墨烯等高难度处理物料的大型工程在使用JP/JM、CM系列研磨泵型号规格齐全，可根椐用户技术要求量身定制，产品能够给广大用户选购设备提供更大空间和余地，还可以根据用户的特殊要求提供各种研磨泵、多功能胶体磨组合机器和特殊配件。使设备资源得到更科学性、专业性和节能性的利用，广泛应用于各领域行业。
本系列产品广泛适用于食品、化工、制药、日化、生物工程、新能源、新材料等行业各类流体, 胶体,膏体含颗粒或高速混合,及剪切分散、解聚打浆、混合搅拌、乳化均质、催化包膜、研磨粉碎等工序专&用机型，是代替进口研磨机或砂磨机而应用于改性钛白（二氧化钛）、改性白炭黑(二氧化硅)、硅胶、油墨、石墨、涂层、消泡剂、消光剂、颜料、石墨烯、浆料制备、胶粘剂、催化剂、合成润滑脂、纳米材料、阻燃材料等制备工艺流程上广泛应用，其生产效率是上述类似产品的数倍，可减轻辊压磨和砂磨工序运转负担，大幅度的降低生产成本费用，而且颗粒均匀、清洗换色方便、无研磨杂质。主要用于细度要求高、难研磨，分散的物料，可以取代三辊机、均质机、乳化泵等机器，目的是更加充分地分散研磨料浆降低粘度从而得到活性包膜、分散、研磨的作用。这些系列泵在性能设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，产品拥有多项实用新型、发明和2011年获得政府科技发展项目、浙江省科技成果产品。泵可在线连续运转，结构紧奏，外形新颖，整体紧凑，环保节能，维修率低，摩擦功耗小、耐磨性强、分散细度小等特点，让你的系统更便利，更可靠，更卫生，更静，更省电，更节约生产成本。
JPW高效均化粉碎泵采用直联式和分体联轴器直驱两种形式架构，由电机、主轴、双独立进料腔体、两级阶梯式动静齿盘工作腔、吸料推进装置、增压输送叶轮、可调间隙机构、机封组件构成的。主轴带动转子齿盘以20～35m/s超高线速度相对定子齿盘高速运转，可配置变频器来调节转速和流量，最佳转速范围2000-3600rmp。同时，其依靠工作腔内部负压自吸进料、多级交错齿槽产生高强度剪切、湍流撞击、挤压破砰、研磨、高频空化震荡四重作用力协同作业；动静齿盘间隙可手动调校，用以灵活把控物料粒痉与出口输送压力，在单台设备内部集成瞬时混合、反应固化、团聚解聚、颗粒超微粉碎、管路增压输送全套功能，实现管线式连续密闭一体化加工。
两级核心工作系统(腔)分工：1. 一级预混固化系统（双入口交汇区）泵腔体内设置两路完全隔离的轴向和侧向同步进料瞬时混合装置，一路接入粘稠高分子树脂溶液，一路通入高纯超纯水。高速旋转的前置推进叶轮在各自进料支路形成-0.2-0.3MPa左右负压，两路物料被同步吸入中心交汇腔；两股流体在交汇点位骤然对冲、剧烈湍流扰动，在还未出现局部提前凝胶结块的窗口期完成初次均匀掺混，为树脂遇水液交联混合至固化提供同步进行内部环境，规避分批投料带来的混合不均、局部结块和工作腔压力不平衡致使堵料等问题；2. 二级条形齿分散粉碎系统预混后的料液随即进入多级交错棱齿动静研磨区间。料液流经逐级收窄的齿隙通道，持续承受千万次每分钟的高速切割、齿面强力摩擦、径向变向挤压与空穴爆破效应。一方面撕碎树脂交联后形成的凝胶团块、打散分子链团聚体；另一方面对固化成型的细微固相颗粒持续湿法超细研磨，消除料浆粗细不均、凝胶颗粒悬浮分层缺陷。全部处理完毕后由后置增压叶轮加压推送出料，兼具稳定扬程输送能力，输送压力相较常规管线胶体磨提升约三分之一。
二、树脂溶液+超纯水双入口专属工况流程
1. 双通道独立负压吸入
两路进料管路相互隔绝，杜绝进料端提前接触引发管口堵料。超纯水支路、高分子树脂溶液支路依靠泵内叶轮自吸负压分别稳定进料(具体操作规范参照产品说明手册)，可依靠前端阀门精准调控两相配比，适配不同交联度、固含量的工艺要求。
2. 腔体中心瞬时同步混合固化
两路物料在泵头中心混合区瞬间交汇，依托高速湍流实现分子层面快速混匀。树脂官能团与超纯水充分接触并即刻发生水解、交联固化反应；全程在密闭腔体内部完成相变，反应时间被压缩至毫秒级，不会在腔体内滞留堆积大块凝胶。
3. 固化产物在线解聚、多级粉碎(配合昊星JMW研磨泵)
固化生成的初生凝胶料团立刻进入条齿剪切粉碎区：固化树脂块粒(高分子材料)迅速递进，将固化产物粉碎至毫米粒径（或多次打循环粉碎微米粒径），彻底解决树脂水相固化极易抱团结块、成品浆料粒度跨度大的行业痛点。
配合JMW研磨泵进行：粗齿层打散大块颗粒，中齿层破碎次级团聚颗粒，精细齿层研磨超细均化的目的。
4. 连续管线输送出料
经过混合、固化、粉碎全套工序的均质浆料，依靠转子输送翼轮提供稳定出口压力，直接接入后端管路完成连续输送，整套工序无需中转罐体、中转泵组，做到进料、反应、细化、出料全线一体化闭环作业。
三、该工况下设备核心优势
1. 反应时序可控：双入口物理分隔两路原料，仅在工作腔内完成接触反应，彻底杜绝管道、阀门、料仓提前固化堵管的故障风险，适配易水敏性高分子树脂加工。
2. 混合固化同步完成：依靠瞬时高强度湍流掺混，让树脂交联反应均匀同步进行，成品料浆交联度一致，不存在局部过固化、局部反应不足的缺陷。
3. 粉碎均化一步到位：固化产生的凝胶硬块无需额外砂磨机、球磨机二次研磨，本机多级齿盘即可完成解聚细化，简化整条生产线设备配置，缩减占地面积与运维成本。
4. 高纯密闭生产：整机过流部件全部采用食品级/化工级不锈钢材质，适配超纯水严苛纯度要求，无介质污染，满足膜材料、特种工程树脂、抛光树脂等高端新材料制备标准。
5. 连续化管线作业：全线密闭在线运行，可串联整套流水线不间断生产，相较于间歇式釜内搅拌工艺，生产效率大幅提升，批次稳定性更强。
四、典型适用场景
聚砜PSU、聚醚砜PES、聚酰亚胺PI、聚苯硫醚PPS、塑胶PVC、ABS树脂橡胶固溶和阻燃尼龙PA等特种树脂水相凝胶制膜前驱浆料制备、离子交换抛光树脂水合改性、水处理渗透膜复合纳米材料、树脂颗粒反应渣块湿法粉粒细化、高分子水相交联混合与粉碎悬浮浆料连续化量产等工艺场景如:沃顿科技股份有限公司、福建海川塑胶有限公司、华谊集团上海市塑料研究所有限公司、上海试四化学品有限公司、铜陵瑞嘉特种材料有限公司等用户。
管线式研磨泵-研磨机-耐腐蚀耐磨泵,耐磨研磨泵,耐磨泵,排污耐磨泵,污水耐磨泵,固废处理耐磨泵,炭黑耐磨泵,钛白耐磨泵,高剪切混合研磨泵可以匹配在多功能乳化研磨机组、制胶设备及钛白炭黑后处理成套设备,使这些设备功能更加完善和实现全自动化模板机械的提高, 起到必不少的作用。 CN.HAOSTAR精细粉碎泵,研磨打浆泵系列:钛白炭黑胶体磨、钛白粉研磨机是CN.HAOSTAR®的最新成果产品，该机特别适合于需要研磨分散乳化均质一步到位的物料。我们将三级高剪切均质乳化机进行改装，我们将三级变跟为四级粉碎、研磨，然后在乳化头上面加配了胶体磨磨头，使物料可以先经过胶体磨细化物料，然后再经过乳化机将物料分散乳化均质。胶体磨可根据物料要求进行更换:我们提供了多种材料动静磨盘供客户选择。钛白粉和白炭黑打浆均质机械-沉淀法二氧化硅制浆胶体磨-白炭黑耐研磨泵,磨浆机-活性钛白粉胶体磨，高速分散打浆研磨泵可减轻辊压磨和砂磨工序运转负担，大幅度的降低生产成本费用，而且颗粒均匀、清洗换色方便、无研磨杂质、使用本设备后明显提高产品白度,高分散和高耐候。管线式研磨泵-精细粉碎泵,研磨机-耐腐蚀耐磨泵,耐磨研磨泵,耐磨泵,排污耐磨泵,污水耐磨泵,固废处理耐磨泵,炭黑耐磨泵,钛白耐磨泵,高剪切混合研磨泵特别适用于细度要求高、难研磨，打浆，消光，包膜，分散的浆液料或悬浮液，完全可取代进口三辊机、均质机等设备，广泛应用在化工、制药、生化、食品饮料、日化、助剂、钛白粉、炭黑、防火材料、防水材料、布业涂层等等制造行业生产使用单位：湖南正宇炭黑、苏州海翔塑业、中橡集团特种新材料、友达集团、中油重庆分公司、豪普钛业、兴茂钛业、攀钢集团渝钛白、东佳集团、金浦集团、南京钛白等中国钛白炭黑等厂商龙头企业所使用，并得到用户的好评。
分体式研磨泵JMF技术参数表
1．单冷却泵型
|
型号 |
流量 t/H |
乳化细度um |
磨盘直径mm |
进口通径DN |
出口通径DN |
功率 Kw |
转速rmp |
重量 |
|
W500AD-F |
25-80 |
≥50 |
500 |
200 |
125 |
90-110 |
1470 |
1100 |
|
W400AD-F |
18-50 |
≥50 |
400 |
150 |
100 |
75-90 |
1470 |
900 |
|
W320AD-F |
15-35 |
5-50 |
300 |
150 |
80/100 |
75-90 |
2900 |
820 |
|
W250AD-F |
10-20 |
2-50 |
250 |
125 |
65 |
37 |
2900 |
700 |
|
W200AC-F |
5-20 |
2-50 |
200 |
100 |
50 |
30 |
2900 |
480 |
|
W200AB-F |
5-12 |
2-50 |
200 |
100 |
50 |
22 |
2900 |
420 |
|
W180AB-F |
2-6 |
2-50 |
180 |
65 |
40 |
15 |
2900 |
300 |
2．双冷却泵型
|
型号 |
流量 t/H |
乳化细度um |
磨盘直径mm |
进口通径DN |
出口通径DN |
功率Kw |
转速rmp |
重量 |
|
W500AD-2F |
25-80 |
≥50 |
500 |
200 |
125 |
90-110 |
1470 |
1100 |
|
W400AD-2F |
18-50 |
≥50 |
400 |
150 |
100 |
75-90 |
1470 |
900 |
|
W320AD-2F |
15-35 |
5-50 |
300 |
150 |
80 |
45-55 |
1470 |
820 |
|
W250AD-2F |
10-20 |
2-50 |
250 |
125 |
65 |
37 |
2900 |
700 |
|
W200AC-2F |
5-20 |
2-50 |
200 |
100 |
50 |
30 |
2900 |
480 |
|
W200AB-2F |
5-12 |
2-50 |
200 |
100 |
50 |
22 |
2900 |
420 |
|
W180AB-2F |
2-6 |
2-50 |
180 |
65 |
40 |
15 |
2900 |
300 |
直联式研磨泵JM技术参数表
1．单冷却泵型
|
型号 |
流量 t/H |
乳化细度um |
进口通径DN |
出口通径DN |
功率Kw |
转速rmp |
重量 |
|
W400AD |
18-50 |
≥50 |
150 |
100 |
75-90 |
1470 |
630 |
|
W320AD |
15-35 |
5-50 |
150 |
80/100 |
75-90 |
2900 |
600 |
|
W250AD |
10-20 |
2-50 |
125 |
65 |
45 |
2900 |
535 |
|
W250AB |
10-20 |
2-50 |
125 |
65 |
37 |
2900 |
460 |
|
W250AA |
5-20 |
2-50 |
125 |
65 |
30 |
2900 |
468 |
|
W200AA |
5-12 |
2-50 |
100 |
50 |
22 |
2900 |
337 |
|
W180AA |
2-6 |
2-50 |
65 |
40 |
11 |
2900 |
290 |
|
W180AB |
2-8 |
2-50 |
65 |
40 |
15 |
2900 |
270 |
|
JW140AA |
1-4 |
2-50 |
40 |
25 |
7.5 |
2900 |
200 |
|
W140AB |
1-6 |
2-50 |
50 |
32 |
11 |
2900 |
230 |
|
W140AC |
2-6 |
2-50 |
50 |
38 |
15 |
1470 |
240 |
|
W130AA |
0.7-3 |
2-50 |
40 |
25 |
5.5 |
1470 |
145 |
|
W120AA |
0.7-2.5 |
2-50 |
40 |
20 |
5.5 |
2900 |
148 |
2．双冷却泵型
|
型号 |
流量 t/H |
乳化细度um |
进口通径DN |
出口通径DN |
功率Kw |
转色rmp |
重量 |
|
W320AD-2 |
15-35 |
5-50 |
150 |
100 |
75-90 |
2900 |
620 |
|
W250AD-2 |
10-20 |
2-50 |
125 |
65 |
45 |
2900 |
550 |
|
W250AB-2 |
10-20 |
2-50 |
125 |
65 |
37 |
2900 |
480 |
|
W250AA-2 |
5-20 |
2-50 |
125 |
65 |
30 |
2900 |
480 |
|
W200AA-2 |
5-12 |
2-50 |
100 |
50 |
22 |
2900 |
350 |
|
W180AA-2 |
2-8 |
2-50 |
65 |
40 |
11 |
2900 |
300 |
|
W180AB-2 |
2-10 |
2-50 |
65 |
40 |
15 |
2900 |
280 |
|
W140AA-2 |
1-6 |
2-50 |
50 |
32 |
7.5 |
2900 |
235 |
|
W140AB-2 |
2-6 |
2-50 |
50 |
38 |
11 |
2900 |
250 |
高速精细粉碎泵JP(分体式)技术参数表
1．单冷却泵型
|
型号 |
流量 t/H |
磨盘直径mm |
进口通径DN |
出口通径DN |
功率 Kw |
转速rmp |
重量 |
|
W500AD-F |
50-100 |
500 |
200 |
125 |
100 |
1470 |
1100 |
|
W400AD-F |
40-60 |
400 |
150 |
100 |
90 |
1470 |
900 |
|
W320AD-F |
30-50 |
300 |
150 |
100 |
90 |
2200 |
820 |
|
W250AD-F |
20-30 |
250 |
125 |
65 |
37 |
2900 |
700 |
|
W200AC-F |
10-25 |
200 |
100 |
50 |
30 |
2900 |
480 |
|
W200AB-F |
5-20 |
200 |
100 |
50 |
22 |
2900 |
420 |
|
W180AB-F |
2-10 |
180 |
65 |
40 |
15 |
2900 |
300 |
以上, ①研磨细度, 使用研磨泵时,应在出口上安装三通阀门或四通阀门,控制回流管道连接单循环或多循环系统运行,以达到标准细度要求； ②最大流量以“水”为计量单位，流量按处理湿料介质、性质不同而生产能力变化；③ 处理高浓稠度或高粘度而流动性差的介质,在泵的进出口管道上必须增设助推泵抽送；④产量和乳化细度根据物料性质而变化,单循环或多循环；⑤可根据用户的特殊要求定制, 或按样品、图纸制造.※ 产品在不影响基本结构及性能的改进时，恕不另行通知※
附注:昊星白炭黑胶体磨，改性白炭黑胶体磨，活性钛白粉研磨机,活性钛白粉胶体泵，耐磨研磨泵，白炭黑研磨分散机，白炭黑高剪切胶体磨，改性白炭黑高剪切胶体磨，改性二氧化硅胶体磨,水玻璃打浆泵，高速分散打浆胶体泵应用于沉淀法白炭黑(二氧化硅)、氯化法钛白粉(二氧化钛)产业进入发展快车道，根据一些白炭黑和钛白粉生产龙头厂家提供的信息来看，该设备很适用于喷雾干燥前的打浆,分散,乳化,混合,均质,高剪切, 研磨前端精细化深加工处理,已成为大部分干燥方式制备白炭黑和钛白粉厂家、以及应用超大流量的谷物类物料的粉碎作用，对于皮渣类物料的进一步粉碎要求的效果尤为显著。如：辣椒、番茄皮渣、甜玉米、老玉米、大薯、白兰豆、大豆、菠萝、木薯、秸秆、海藻、催化剂、混悬液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、钛白粉、麦、饲料、鱼饵、包谷酒糟、白酒糟、啤酒糟、船用垃圾、生活垃极、畜牧垃极、餐厨污水处理、水产品废料等领域.选购咨询:昊星机械科技 http://www.86999999.com Or WeChat:18958851799 技术部
|
介质参数
|
性能参数
|
||
|
输送介质
|
白炭黑料浆
|
接触物料材质
|
SUS316L
|
|
粘度
|
100 – 8000 cP
|
进口压力
|
0～0.06MPa(表压)
|
|
比重
|
1.1 - 1.14 g/cm3
|
出口压力
|
1～0.3Bar(表压)
|
|
磨蚀性
|
3 - Strong
|
运行时间(小时/天)
|
24小时/天
|
|
固形物粒径
|
0 – 100 μm
|
胶体磨的用途
|
分散乳化白炭黑料浆
|
|
固含量 / 浓度
|
20 - 24 %
|
防爆等级
|
DIIBT-4/DIIAT-2
|
|
介质温度
|
40 - 60°C
|
防护等级
|
IP55
|
|
pH
|
4 – 7
|
绝缘等级
|
F
|
|
注意事项
|
水冲式冷却式机械密封装置, 特种耐腐耐磨不锈钢,、合金钢硬质高硬度磨头(动静磨盘)
|
||
|
介质参数
|
性能参数
|
||
|
输送介质
|
钛白粉料浆
|
接触物料材质
|
SUS304
|
|
粘度
|
100 – 8000 cP
|
进口压力
|
0～0.06MPa(表压)
|
|
比重
|
1.08 - 1.2 g/cm3
|
出口压力
|
1～0.3Bar(表压)
|
|
磨蚀性
|
1 - Strong
|
运行时间(小时/天)
|
24小时/天
|
|
固形物粒径
|
0 –200 μm
|
胶体磨的用途
|
分散研磨钛白粉料浆
|
|
固含量 / 浓度
|
25 - 30 %
|
防爆等级
|
|
|
介质温度
|
25 - 70°C
|
防护等级
|
|
|
pH
|
9 – 11.5
|
绝缘等级
|
|
|
注意事项
|
水冲式冷却式机械密封装置, 特种耐腐耐磨不锈钢,、合金钢硬质高硬度磨头(动静磨盘).
|
||
4、昊星CN.HAOSTAR®中试型研磨机与大型工业管线式精细粉碎泵量产机型配置基本相同
